合肥滨湖新区区域能源项目

项目概况

项目名称：合肥滨湖新区区域能源

建筑面积：约为340万平方米

设计单位：中国建筑上海设计研究院有限公司

建设目标：打造一个以“行政办公、商务金融、文化娱乐”为主导功能，具有滨水特色和国际水准的地标型CBD区域。




项目成果

1、完成产值

现基于BIM的区域能源站设计项目总合同额已达到2000万元以上，包括多项区域、企业示范项目。

2、重要性

当前世界最大的地源热泵水蓄能系统，合肥市中美低碳生态示范城市，城市生态建设试点区。

3、团队培养

培养具有BIM设计能力、BIM研发能力的工程师若干。

4、项目经验

通过BIM模型积累，达到后续类似项目设计效率大幅提升的目的，最终希望实现BIM设计的模块化、参数化、自动化，达到提升类似项目设计效率的问题。

5、设计经验转换，指导企业BIM设计应用

技术应用

1、信息化应用

本项目通过建设空调能源站、冷热输配管网，为用户提供冷热能源。通过环形能源管网上的三座能源站，为所服务区域内三百万平方商业、住宅、办公等各类建筑提供冷热能源。

2、CIM应用-对城市建筑的模拟

如何确定能源需求总量，并结合资源价格制定最合理的能源配比方案，成为了方案阶段最重要的问题。

BIM应用亮点

设计应用

本项目采用全流程、全专业BIM设计，80%图纸由BIM软件直接生成。

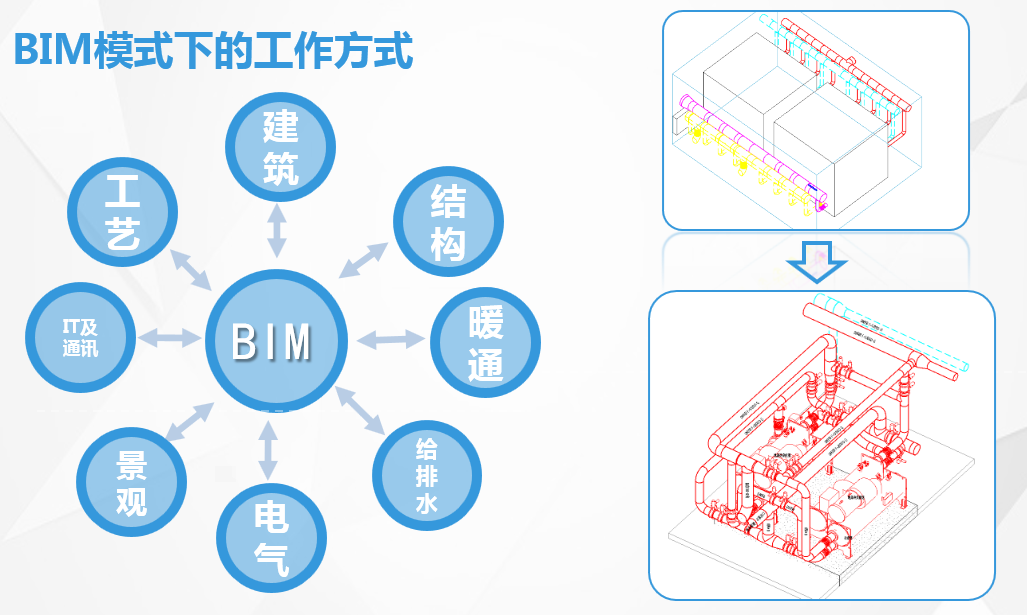

协同设计，智能化修改

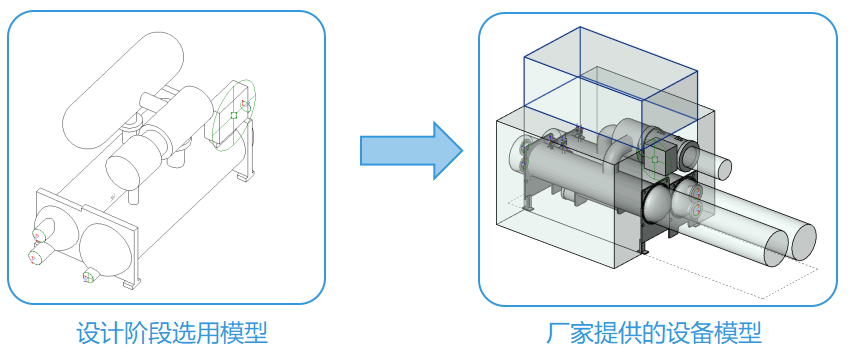

能源站的设计特性需要各设备厂家提供详细的BIM模型，仅通过协同模型的图源替换可完成部分专业的自动设计修改。


方案预览

通过VR方式对实际建成效果进行模拟预览。

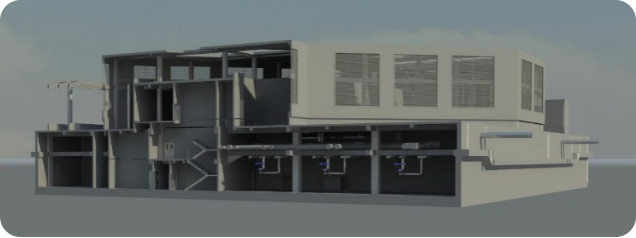

建筑设计

投资回报比最大化：通过BIM才可实现设置夹层、空间穿插等方式，使得能源站单体面积压缩至最小。

工艺设计

开创性地在蓄能、三联供等系统中采用全流程BIM设计。

采用BIM设计保证了本项目大量1m以上管径的超大管道的地下空间布置设计流程顺利进行，应用BIM模型提取数据进行管道应力计算以及水力计算。

在2.8m的夹层下方完成了大型水泵的布置及管线穿插，同时保留检修和通行空间，借助结构夹层减少支吊架成本。主管线走廊还保留了高大的参观通道。


结构设计

在结构方案设计时，基于与其他专业的BIM协同，提前确认设备的安装、运输路径及吊装场地，自动读取模型中设备荷载，实现高效准确的结构设计。

通过5D模型的搭建，对结构逆做法的成本曲线、施工难度进行了分析，优化结构施工流程。

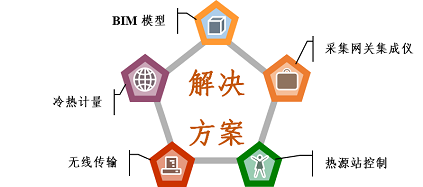

智慧运营云平台

通过提取模型中的性能数据、系统间的逻辑关联，为智慧运营平台提供数据和决策基础。
